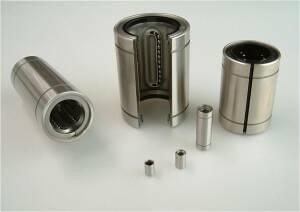

Kuličková lineární pouzdra

Kuličková lineární pouzdra poskytují přesné vedení lineárního pohybu. Kuličková lineární pouzdra se pohybují na kruhové tyči stejně jako často užívaná kluzná pouzdra. Díky pohybu přesně vedených kuliček v oběžných drahách dosahují podstatně nižšího tření, vyšších rychlostí a hladšího chodu.

Lineární kuličková pouzdra se vyrábějí v netěsněném i těsněném provedení, s nastavitelnou vůlí, otevřená, s přírubou, prodloužené typy, v metrických i palcových rozměrech a také v nerezovém provedení.

Široký sortiment mnoha provedení a velikostí lineárních pouzder umožní použití v opravdu každé aplikaci např. v různých materiálových dopravnících v potravinářském průmyslu, při výrobě polovodičů apod.

Označení:

značka IKO

LBE, LBB, LBD – standardní typy
LMG, LM, LME, LMB – typy s extrémně nízkým třením a sníženou hlučností

značka NB

SM, KB, SW, SMS, KBS, SWS, SMF, KBF, SWF, SMK KBK, SWK, SMFS, KBSF, SWSF, SMSK, KBSK, SWSK, SMT, SMST, GM, GW…

značka NTN

KLM, KH, KD

Topball lineární kuličková pouzdra výrobce NB

se vyznačují částečnou naklopitelností, snesou proto nesouosost. Vyznačují se až trojnásobnou únosností díky speciálnímu vedení kuliček a tím i prodlouženou životností. Mají nastavitelnou vůli a speciální antikorozní povrchovou úpravu.

Variantou je provedení ST, kde nejsou tato pouzdra naklopitelná. Vyrábějí se i v palcových rozměrech.

Označení:

TK– Topball lineární pouzdra metrická
TK-OP – Topball lineární pouzdra metrická otevřená
TW – Topball lineární pouzdra palcová
TW-OP – Topball lineární pouzdra palcová otevřená

Podrobnosti si můžete prohlédnout / stáhnout zde:

kuličková lineární pouzdra / kuličková lineární pouzdra - Linear bushings

File	Size
465 IKO Kuličková lineární pouzdra LBE_LBD_LBB_LM_LME_LMB (AJ)	709 kB
465 NB kuličková lineární pouzdra (AJ)	7677 kB
465 NTN kuličková lineární pouzdra (AJ)	8317 kB
465 NSK Kuličková lineární pouzdra (AJ)	288 kB
465 NB kuličková lineární pouzdra TOPBALL (AJ)	1037 kB
465 IKO Kuličková lineární pouzdra (AJ)	6314 kB
